GW9-12高壓隔離開關
產品概述:
|
一：GW9-12隔離開關概述： GW9-12型戶外隔離開關是單相交流50Hz高壓開關設備，用于10KV的電力系統中，作為有電壓無負載的情況下接通或分?jǐn)嚯娫词褂谩? 本產品為單斷口垂直打開式結構，單極隔離開關支柱絕緣子安裝在各自底架上，主要由底座、支柱絕緣子、主導電回路部分、自鎖裝置等組成。采用閘刀式結構分合閘達到切斷和閉合線路。每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘刀所需要的接觸壓力。開關分合閘時用絕緣鉤棒操作機構部分，閘刀有自鎖裝置。 隔離開關分合時用絕緣鉤棒操作，絕緣鉤棒扣住隔離開關鎖鉤，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。 本型隔離開關可安裝于支柱、墻壁、天花板、橫架或金屬架上，也可以立裝、斜裝，但安裝位置應使觸刀打開時趨向下方。
二：GW9-12隔離開關使用環境： 1， 海拔高度：≤1000m； 2， 環境溫度：-30度~40度，高寒地區≤-40度； 3， 風壓：≤700Pa,(相當于風速34m/s); 4， 地震強度：≤8度； 5， 無頻繁劇烈震動場所； 6， 普通型安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學沉積、鹽霧、灰塵及其它爆炸性、侵蝕性的物質。防污型適用于污穢地區，但不應有引起火災及爆炸物質。 三：技術參數：

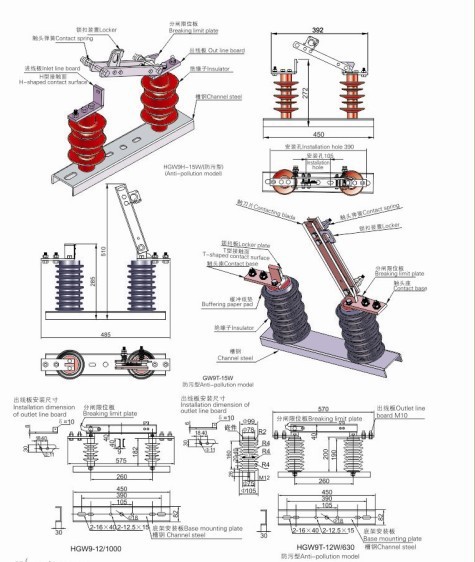

四：GW9-12隔離開關尺寸安裝圖
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
