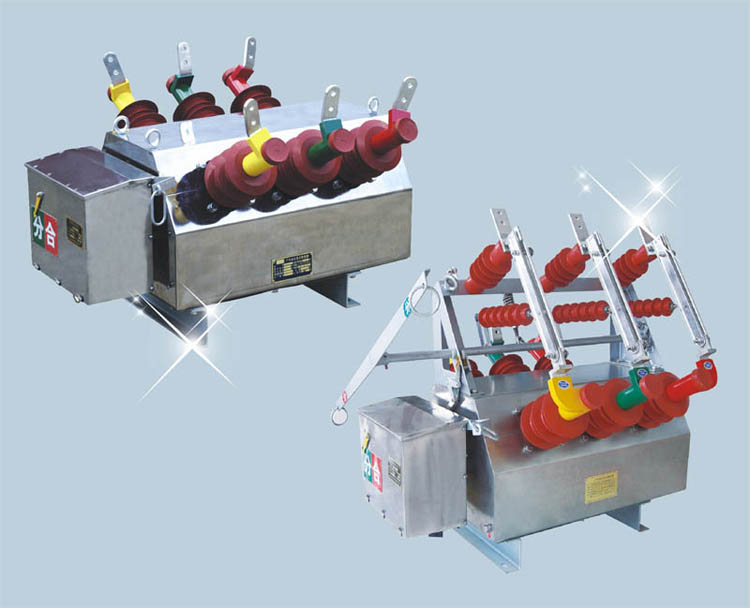

ZW6-12/630-1620型戶外高壓真空斷路器

產品概述:

產品概述
      ZW6-12/630-12、20型戶外真空斷路器適用于12KV及以下交流50Hz的三相電力系統。 主要用于農網和城網作為分、合負荷電流、過載電流及短路電流之用,也可用于其它類似場所,還可作為城市市區12KV級電網的分段開關。

ZW6-12戶外高壓真空斷路器使用環境條件
(1)周圍空氣溫度上限+40℃,下限-40℃;
(2)海拔高度不大于2000m;
(3)相對濕度:日平均不大于95%,月平均不大于90%;
(4)風壓不超過700Pa(相當于風速34m/s)
(5)空氣污穢程度按GB5582規定為Ⅳ級;
(6)地震烈度不超過8度。

技術參數
斷路器的額定技術參數見表1

序號
名稱
單位
參數
1
      額定電流
KV
12
2

      額定絕緣水平

1min

干試

KV
42
耐壓
濕試(對地)
34

雷電沖擊耐壓(峰值)

75
3
      額定電流
A
630
4
      額定頻率
Hz
50
5
      額定短路開斷電流
KA
12.5、16、20
6
      額定關合電流(峰值)
31.5、40、50
7
      額定峰值耐受電流
KA
31.5、40、50
8
      額定短時耐受電流4s
12.5、16、20
9
      操作順序
分——0.3s——-合分——180s——合分
10

      額定短路電流開斷次數

30
11
      機械壽命
10000
12
      額定操作電壓配CT彈簧操作機構
V
DA24V、48V、AC、DC110V、220V
13
      觸頭允許磨損厚度
mm
3
14
      過電流脫扣器額定電流
A
5
15
      重量
Kg
130(標準型)


斷路器的裝配調整參數見表2


序號
項目
單位
參數
1
觸頭開距
mm
9±1
2
觸頭超程
3±1
3
平均合閘速度
m/s
0.6±0.2
4
平均分閘速度
1.0±0.2
5
觸頭合閘彈跳時間
ms
≤2
6
三相分閘同期性
ms
≤2
7
合閘時間
s
≤0.1
8
合閘時間
最高操作電壓
s
≤0.06
最低操作電壓
≤0.1
9
每相回路直流電阻
μΩ
≤200
10
相間中心句距(滅弧室端)
mm
193

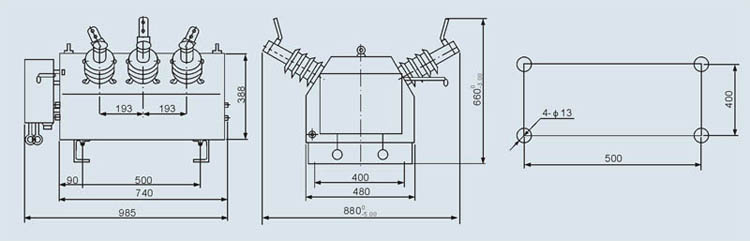

外形及安裝尺寸圖


ZW6-12戶外高壓真空斷路器產品訂貨須知事項
    訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次,以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
